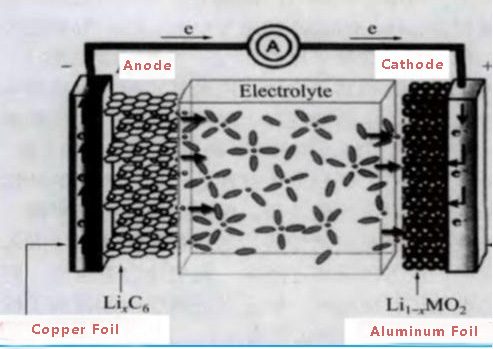

对于锂离子电池，常用的正电流收集器是铝箔所述负极集流器为铜箔。为了保证电池内部集流器的稳定性，两者的纯度都要求在98%以上。锂电池的工作原理是将化学能转化为电能的电化学装置。在这个过程中，我们需要一种介质来传递化学能转换成的电能，这里就需要导电材料。在普通材料中，金属材料是导电性最强的材料，而在金属材料中，铜箔和铝箔价格便宜，导电性好。
锂离子电池正极喜欢使用铝箔的原因有6个:
1.铝箔在空气中相对稳定
铝易与空气中的氧气反应，在铝表面形成致密的氧化膜，防止铝的进一步反应，而这种薄薄的氧化膜对电解液中的铝也有一定的保护作用。
2.铜箔在高电位下容易氧化
锂电池正极和负极的电势决定了作为正极的铝箔。
正极电位高，铜箔在高电位下容易氧化，而铝的氧化电位高，铝箔表面有致密的氧化膜，对内部铝也有很好的保护作用。它们都被用作电流收集器，因为它们具有良好的导电性，柔软的质地(也许这也将有利于粘结)，并且相对常见和便宜。同时，可在两者表面形成一层氧化保护膜。
3.金属铝与锂反应的高活性
金属铝的晶格八面体空隙尺寸与锂相似，容易与锂形成间质化合物。Li和Al不仅可以形成化学式为Li-Al的合金，还可以形成Li3Al2或Li4Al3的合金。由于金属Al与Li反应活性高，金属Al消耗大量Li，其结构和形状也受到破坏，因此不能作为锂离子电池负极的集流器;它只有少量的锂插层容量，并保持稳定的结构和电化学性能，可作为锂离子电池负极的集流剂;当铜箔在3.75V时，极化电流开始显著增大，且呈线性上升，氧化加剧，说明铜在此电位下不稳定;而铝箔的极化电流在整个极化电位范围内较小且恒定，未观察到明显的腐蚀现象，电化学性能稳定。由于Al在锂离子电池正极电势范围内插锂容量较小，且能保持电化学稳定性，适合作为锂离子电池正极集流剂。
4.T他O希德l艾耶尔CannotConductE、
铜/镍表面氧化层为半导体，电子导电，氧化层过厚，阻抗大;而铝表面的氧化层是氧化铝绝缘体，氧化层不能导电，但由于其薄，通过隧道效应实现电子。导电性，如果氧化层较厚，铝箔的导电性较差，甚至绝缘。一般情况下，电流集热器在使用前应对其表面进行清洗。一方面可以洗掉油渍，同时可以去除厚厚的氧化层。
5.T他一个luminum箔O希德l艾耶尔P防止的CurrentCollector从Oxidizing
正极电势高，薄氧化铝层非常致密，防止集电极氧化。然而，铜/镍箔的氧化层较松散。为了防止其氧化，最好有一个较低的电位。同时，在低电位条件下，Li难以与Cu/nickel形成锂插层合金。Li与氧化铜/镍在电位下反应。而铝箔不能用作负极，锂铝合金发生在低电位。
6.电流收集器需要纯成分。
Al成分不纯，会因表面膜不致密而导致点蚀的发生，甚至因表面膜损伤而形成Li-Al合金。
