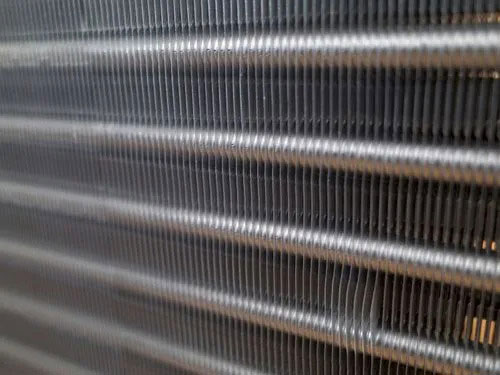

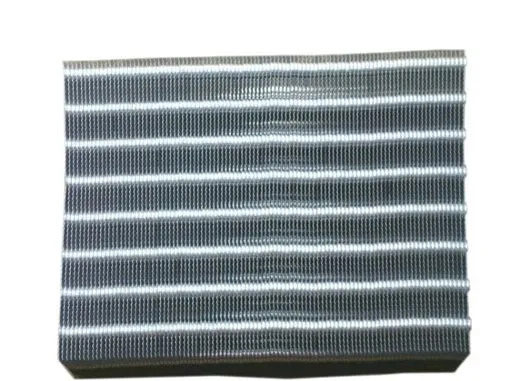

目前，空调正逐步向小型化、高效化、长寿命方向发展。的空调换热翅片也都在向超薄、高强度方向发展。20世纪80年代，换热翅片厚度为0.15-0.2ra。而今天的厚度只有0.09到0.15毫米之间。
此外，为了提高空调器的使用寿命、降低功耗、提高通风质量和提高冷却效果，具有多种功能的覆膜换热翅片相继被开发出来。换热器、表面疏水换热器、防霉换热器、自润滑换热器等。
空调铝箔的分类
1.无涂层铝箔
指无涂层铝箔铝箔它经过轧制和退火，没有任何表面处理。大约15年前，空调热交换器使用的铝箔都是无涂层铝箔。即使在今天，大约50%的鱼鳍铝箔制造商在大多数国家仍有未涂布的箔。
2.涂布铝箔
所谓涂布铝箔，就是对未涂布铝箔的表面进行再加工，使其具有某种特殊的功能。在日本、德国等技术发展较快的国家，涂层铝箔的使用已有15年以上的历史。
3.耐腐蚀铝箔
耐腐蚀铝箔产品的表面具有一定的防腐保护层。由本产品制成的空调换热翅片，可以在相对恶劣的地区使用，可以显著提高空调的使用寿命。
同时，由于换热片耐腐蚀性能的提高，大大减少了表面腐蚀粉末的产生，从而提高了通风质量，净化了空调室内空气。
什么是无涂层空调铝箔?
1.无涂层空调铝箔的化学成分
换热翅片铝箔合金牌号主要有1100、1200、8011、8006等。从使用的角度来看，空调对铝换热翅片的化学成分没有严格的要求。
未经表面处理的3A21铝合金具有较好的耐腐蚀性能，强度和伸长率等力学性能较高，硬度较高。
合金的选择主要取决于材料能达到的最终机械性能和加工的难易程度。比如纯度较高的1100铝合金就比较容易轧制，而8011合金就比较难。
2.机械性能
机械性能主要是指铝箔的抗拉强度、伸长率和拔罐值。从使用的角度来说，是希望这三个指标越高越好，但就材料本身而言，这三个指标是矛盾的，即当铝箔的抗拉强度比较高时，伸长率指数就会下降;当铝箔的伸长率增加时，拉伸强度会降低。
因此，在实际应用中，一般取力学性能的中间值，比强度和塑性值与换热翅片加工过程中的冲模有关。
换热翅片的冲压工艺一般分为拉伸型和非拉伸型3种。拉伸冲孔模具对铝箔的可塑性要求较好，即伸长率较高，相对强度值可稍低;而无拉伸模具对铝箔的强度要求较高，塑性是次要指标。影响铝箔机械性能的因素有很多，主要是铝箔的化学成分和加工工艺。
并且通过化学成分和加工工艺的调整，可以在一定程度上改变铝箔强度和塑性的匹配值。
根据换热翅片机械性能的不同要求，目前铝箔主要有三种使用状态:H22、H24、H26。每种状态都对应着一定的强度和塑性范围。
什么是涂层空调铝箔?
涂层铝箔是在非涂层铝箔的基础上经过表面处理后形成的。上述无涂层铝箔除了要求有化学成分、机械性能、几何尺寸外，还应具有良好的形状和形状。涂层性能。
1.板式铝箔
首先，镀膜铝箔的生产工艺要求铝箔具有良好的形状，这是生产镀膜铝箔的先决条件。测量形状指数的单位是I。
一般涂料生产设备对板形的要求在20-40I以内。如果比此值更显著，则需要在涂装设备前增加张力矫直系统。涂装设备的铝带运行路线较长，加工工序和导辊较多。
因此，如果不配备张力矫直系统，一旦板材形状不好，在操作过程中很容易折叠，生产失败。空调生产工艺对铝箔的形状也有较高的要求。
一般换热翅片冲孔生产线采用真空吸盘法输送铝箔。如果铝箔的形状不好，表面不平整，铝箔的真空抽吸方法就不能正常工作。因此，板形不仅是涂层铝箔的重要技术指标，对非涂层铝箔也是如此。
2.涂层性能
如上所述，用于换热鳍的涂层铝箔有很多种。目前市场上使用的涂层铝箔主要是亲水的。因此，这里只讨论亲水铝箔的涂层性能指标。
3.涂膜厚度
铝箔表面的涂膜厚度没有严格规定，一般在3/1m以下。由于涂料的价格一般较贵，在满足性能要求的前提下，涂料膜厚度越薄，生产成本越低。涂层的厚度直接影响涂层的性能指标，因此要求铝箔表面的涂层厚度均匀。
4.涂层附着力
涂层附着力是铝箔与其表面涂层的粘附牢度的指标。如果涂层附着力过小，在进一步加工和使用过程中，涂层铝箔的表面涂层容易脱落，严重影响涂层铝箔的重量。因此，涂层附着力越强越好。
涂层附着力一般只能进行定性测试。主要测试方法有耐磨性试验、交叉切割试验和拔罐技术。
5.亲水特性
亲水铝箔使用一段时间后，表面的亲水性能会受到各种环境因素的影响。因此，亲水性能一般分为初始亲水性和经过耐环境试验后的亲水性。
亲水性性能的好坏主要用a角的大小来衡量，一般产品的初始亲水性要求为a<100，耐环境试验后的亲水性要求为a<250。mamx万博接触角可以用专门的接触角测量仪器来测量。也可以用一定体积的水滴在铝箔表面所占面积的大小来计算。
6.耐蚀性
耐腐蚀性能主要体现在3个方面:
(1）耐碱性。由于冲压后换热翅片表面的润滑油需要用碱性清洗剂去除，所以铝箔表面的功能涂层必须具有一定的耐碱性。一般要求在20% NaOH溶液中浸泡3分钟不起泡;
（2）耐盐雾腐蚀。一般要求在35℃、3%盐水雾环境的试验条件下，500小时无腐蚀点。耐盐雾腐蚀直接关系到换热翅片的使用寿命。在沿海地区，由于空气含盐量较高，对换热翅片的耐盐雾腐蚀性能有较高的要求;
(3)是耐热、耐湿性，即在一定温度、一定湿度下长期储存的耐腐蚀性能。这一性能也是衡量换热器翅片耐候性的重要指标。
